ET1 リポバッテリーの充電方法
今回はET1/LIPO1EG充電器
の充電方法について説明します。

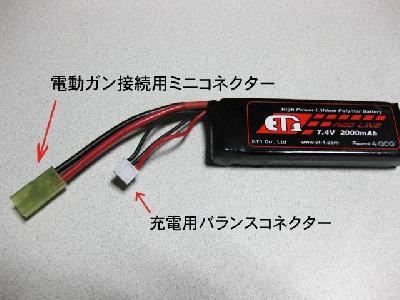

まず、リポバッテリー本体について2つのコネクターがあります。
ニッカドやニッケル水素は充電と給電のコネクターが兼用ですが、
リポバッテリーの場合は画像のように2つあります。
充電に使用するのはバランスコネクターだけになります。
ミニコネクターは電動ガン接続のみでしか使用しないと覚えるといいでしょう。
リポバッテリーの充電は難しい印象がありますが
それほどではありません。

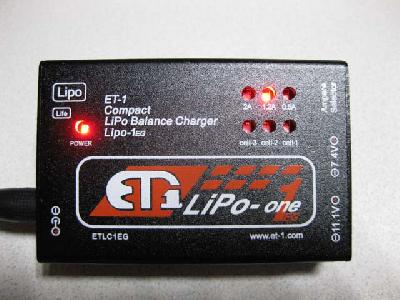

まずはLIPO1EG充電器の充電選択が【Lipo】になっているのを確認します。
次に付属のACアダプターを接続すると動作チェックが作動し、
各LEDが1秒間ほどの間に順番に点灯します。
このチェック動作が作動しなかった場合は本体の故障の目安になります。

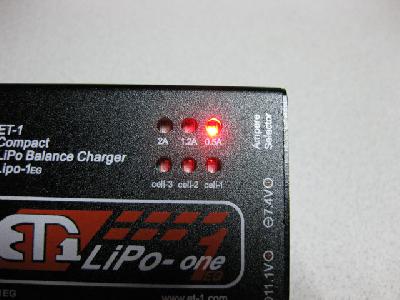

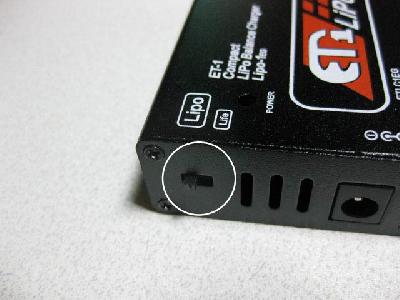

次に側面の【Ampere Selector】ボタンを押して【0.5A】に選択LED点灯させます。
ここでバランスコネクターを接続すると充電開始です。
7.4Vの方のコネクターソケットに接続してください。

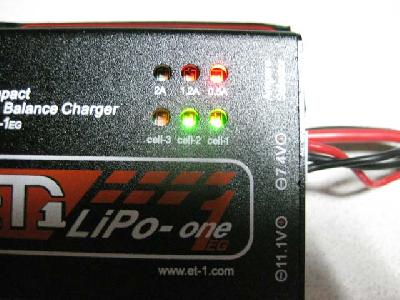

充電開始すると各セルのグリーンLEDが点滅を開始します。
2000mAhの場合は2セルなので点滅するのは【cell-1】【cell-2】の2つだけとなります。
途中、片方のセルだけが点灯や交互に点滅を繰り返している場合は
セル間のバランス充電の設定作業中ですので、
この状態でコネクターは抜かないでください。
セルのグリーンLEDが全セルが完全点灯状態になれば充電完了です。
そのままバランスコネクターを抜いてください。
※必ずコネクター部を持って抜いてください、
コードを引っ張るとコネクター接点の接触不良の原因にもなります。
次回は【リポバッテリーの充電時間目安は?】です。
の充電方法について説明します。
まず、リポバッテリー本体について2つのコネクターがあります。
ニッカドやニッケル水素は充電と給電のコネクターが兼用ですが、
リポバッテリーの場合は画像のように2つあります。
充電に使用するのはバランスコネクターだけになります。
ミニコネクターは電動ガン接続のみでしか使用しないと覚えるといいでしょう。
リポバッテリーの充電は難しい印象がありますが
それほどではありません。
まずはLIPO1EG充電器の充電選択が【Lipo】になっているのを確認します。
次に付属のACアダプターを接続すると動作チェックが作動し、
各LEDが1秒間ほどの間に順番に点灯します。
このチェック動作が作動しなかった場合は本体の故障の目安になります。
次に側面の【Ampere Selector】ボタンを押して【0.5A】に選択LED点灯させます。
ここでバランスコネクターを接続すると充電開始です。
7.4Vの方のコネクターソケットに接続してください。
充電開始すると各セルのグリーンLEDが点滅を開始します。
2000mAhの場合は2セルなので点滅するのは【cell-1】【cell-2】の2つだけとなります。
途中、片方のセルだけが点灯や交互に点滅を繰り返している場合は
セル間のバランス充電の設定作業中ですので、
この状態でコネクターは抜かないでください。
セルのグリーンLEDが全セルが完全点灯状態になれば充電完了です。
そのままバランスコネクターを抜いてください。
※必ずコネクター部を持って抜いてください、
コードを引っ張るとコネクター接点の接触不良の原因にもなります。
次回は【リポバッテリーの充電時間目安は?】です。
- コメント
- et1の充電器を使っていますが
充電時間がとても長いです。
7時間とか。。。
2セルのバッテリーですが、
1セルはすぐ4Vまで充電されますが
2セルめは3.7(放電させた電圧)Vから上がりません。
2つバッテリーを持っていて、2つとも同じ症状が起きます。
これは充電器が悪いのでしょうか? -
- kyou
- 2018.01.06 Saturday 10:43
